D－用在前面表示電能表, 如 DD862；用在后面表示多功能，如DTSD855DD－單相, 如DD862
DT－三相四線, 如DT862
DS－三相三線,如DS862
F－復費率, 如DDSF855
Y－預付費, 如DDSY855
S－電子式, 如DDS855
電表銘牌電流5（10）A是什么意思？
電表銘牌內容的含義
在電表的銘牌上我們可以看到以下一些名詞：單相、三相、有功、無功等。銘牌上還標有注冊型號：如DDS×××，第一個D是“電表”的拼音字頭，第二個D是“單相”的拼音字頭，S是“靜止式(俗稱電子式)”英文static的字頭。“×××”代表不同企業生產的不同型式的電表。我國采用 220V的電壓制式，交流電的頻率是50Hz。應特別關注標識的電流值：如5(20)A是指基本電流為5A，最大電流為20A。超負荷用電是不安全的，是引發火災的隱患。
電表的等級
銘牌上還標有①或②的標志，①代表電表的準確度為1%，或稱1級表；②代表電表的準確度為2%，或稱2級表。銘牌上還標有產品采用的標準代號、制造廠、商標和出廠編號等。電表精度等級中帶0．5是指計量繞組準確度等級，當電流達到額定電流的10%以上時能達到0.5的準確度等級。S表示寬量程，當電流達到額定電流的1%以上時能達到0.5的準確度等級。
電表的等級是用來表示電表的精確度的。我國規定電表分為七個等級，它們是0．1、0．2、0．5、1．0、1．5、2．5、5．0級。等級數值越小。電表的精確度越高。通常所用電表的等級都在電表的度盤上標出。
為什么電表的等級能反映電表的準確度呢？ 這是因為電表的等級是由電表的測量誤差決定的。用電表進行測量時，電表的指示值X與被測量的實際值X0之間的差值ΔX，稱為電表測量的絕對誤差。絕對誤差值與電表的是程Xn之比，以百分數表示出來的值稱為電表的引用誤差En，即En＝（ΔX／Xn）×100％
用電表進行測量時，將所得到的最大引用誤差Enm。去掉％號，就定為該電表的等級。如果所得結果，在兩個規定的等級數值之間，則此時電表的等級定為低精確度的一級。例如，某一電表測量所得最大引用誤差值為0．7％，該表的等級就定為1．0級，而不能定為0．5級。
測量時，知道所用電表的等級及電表的量程，就可算出被測量的最大絕對誤差，從而估計出測量的準確程度。
括號前的電流值叫基本電流，是作為計算負載基數電流值的，括號內的電流叫額定最大電流，是能使電表長期正常工作，而誤差與溫升完全滿足規定要求的最大電流值。
根據規程要求，直接接入式的電表，其基本電流應根據額定最大電流和過載倍數來確定，其中，額定最大電流應按經核準的客戶報裝負荷容量來確定；過載倍數，對正常運行中的電表實際負荷電流達到最大額定電流的30%以上的，宜取2倍表；實際負荷電流低于30%的，應取4倍表。
電表銘牌上的標志A、A1、B、B1表示什么意思？當環境溫度改變時對其附加誤差有何影響？
答：標志A表示電表使用的外界環境溫度應為0～+40℃，相對溫度應為95%
A1表示環境溫度為0～+40℃，相對濕度為85%
B表示環境濕度為-10～50℃，相對濕度為95%
B1表示環境溫度為-10～+50℃，相對濕度為85%。
當環境溫度改變時，電表的制動磁通和電壓、電流工作磁通及其相位角￠都發生改變，從而引起附加誤差。如當溫度升高時，制動磁通減少，制動力矩隨之減小，電表轉速加快，同時電表轉盤電阻增大，電流工作磁通與總電流間的夾角減小，總電流的激磁分量與相應磁通皆增大，使電表轉速變快；而且，電壓工作磁通的這部分磁路磁阻隨之減小，使電壓工作磁通增加，電表轉速變快，以上三者作用都產生正的溫度附加誤差。
電表銘牌標志上字母和數字的含義
1、型號含義。電表型號是用字母和數字的排列來表示的，內容如下：
類別代號+組別代號+設計序號+派生號
1）類別代號：D—電表
2）組別代號：表示相線：D—單相；S—三相三線有功；T—三相四線有功。 示用途：A—安培小時計；B—標準；D—多功能；F—復費率；H—總耗；J—直 流；L—長壽命；M—脈沖；S—全電子式；Y—預付費；X—無功；Z—最大需量
3）設計序號用阿拉伯數字表示。如862、864、201等。
4）派生號有以下幾種表示方法：T—濕熱、干燥兩用；TH—濕熱帶用；TA—干熱帶用；G—高原用；H—船用；F—化工防腐用等。如：
DD—表示單相電表，如DD862型，DD702型；
DS—表示三相三線有功電表，如DS864型，DS8型；
DT—表示三相四線有功電表，如DT862型，DT864型；
DX—表示無功電表，如DX963型，DX862型；
DJ—表示直流電表，如DJ1型；
DB—表示標準電表，如DB2型、DB3型；
DBS—表示三相三線標準電表，如DBS25型；
DZ—表示最大需量表，如DZ1型，
DBT—表示三相四線有功標準電表，如DBT25型；
DSF—表示三相三線復費率分時電表，如DSF1型；
DSSD—表示三相三線全電子式多功能電表，如DSSD331型；
DDY—表示單相預付費電表，如DDY59型；
2、銘牌標志：
1）商標。
2）計量許可證標志（CMC）。
3）計量單位名稱或符號，如：有功電表為“千瓦•時”或“kWh”；無功電表為“千乏•時”或“kvarh”。

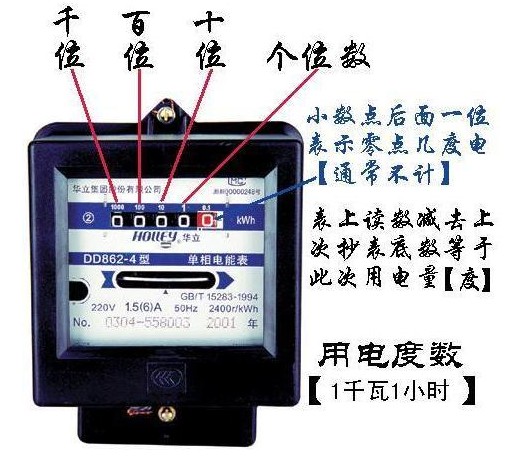

4）字輪式計度器的窗口，整數位和小數位用不同顏色區分，中間有小數點；若無小數點位，窗口各字輪均有倍乘系數，如×1000，×100，×10，×1。
電表的名稱及型號
5）基本電流和額定最大電流?；倦娏鳎ㄒ步袠硕娏鳎┦谴_定電表有關特性的電流值，以Ib表示；額定最大電流是儀表能滿足其制造標準規定的準確度的最大電流值，以Imax表示。
6）參比電壓。指確定電表有關特性的電壓值，以UN表示。對于三相三線電表以相數乘以線電壓表示，如3×380V；對于三相四線電表則是相數乘以相電壓/線電壓表示，如3×220/380V；對于單相電表則以電壓線路接線端上的電壓表示，如220V。
7）參比頻率。指確定電表有關特性的頻率值，以赫茲（Hz）表示。
8）電表常數。指電表記錄的電能和相應的轉數或脈沖數之間關系的常數。有功電表以kWh/r(imp)或r(imp)/kWh形式表示；無功電表kvarh/r(imp)或r(imp)/kvarh形式表示。兩種常數互為倒數關系。
9）準確度等級。以記入圓圈中的等級數字表示.
10）相數、線數的符號。
11）耐受環境條件的能力級別，分P、S、A、B四組。
12）制造標準。
13）制造廠的名稱或制造廠地址。
14）制造年份。
15）若電表帶有止逆器則有標志為：止逆
16）條形碼。
17）出廠編號。
